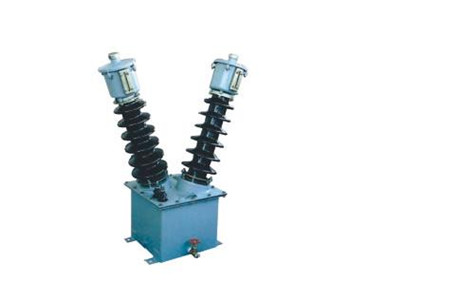

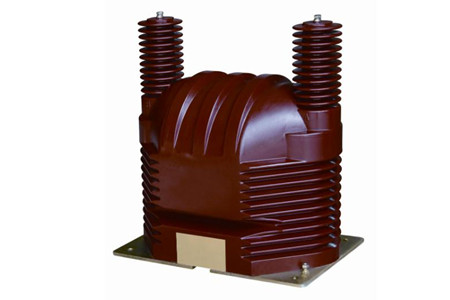

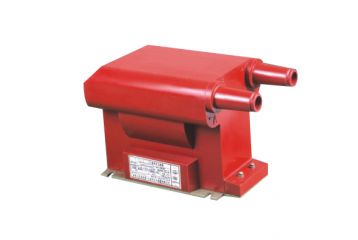

在許多場合必須使用到10KV戶內電壓互感器，它的主要作用就是轉變電路上的電壓，它不僅是給測量?jī)x表以及繼電保護裝置提供電能，而且還可以檢測線路當中的功率、電壓，在線路發生故障的時候，可以保護貴重的設備，避免設備嚴重故障，其接線方法有很多，具體如何接線呢?接線時需要注意哪些呢?

　　10KV戶內電壓互感器的接線方法：

　　1、當互感器連接兩相電壓的時候，主要用在小電流接地裝置系統，線路當中應該不存在電壓或當前電壓。如果需要連接接地裝置，兩相電壓檢測到的接地裝置中的電壓應該為零。一旦接線不正確，會導致兩相電壓無法被接通。

　　2、在連接單相電線時，適用于比較大的接地裝置的電流量系統，連接時需要注意區分路線是當期還是無壓。其中母線槽的電壓應該要一致才行，這樣在連接的時候，才能夠自由連接。

　　3、可以使用V/V接線方式，在采用該接線方式時，接地裝置的電流量系統應該要開展母線槽電壓的測量，在接線時，兩側接線需要完成三相電壓的正確測量，不過需要注意的時這種接線方式無法正確的測量零序電壓。

　　4、三角連接或星形連接，這兩種連接的方法也是比較常用的，尤其是在母線槽中需要用來正確測量三相電壓和零序電壓。

　　接線過程中需要注意的事項：

　　1、為了避免互感器發生過載，影響到互感器和連接設備的安全性，二次回路工作中的抗組尺寸應該要合適。

　　2、接線應該要正確，不能出現連接失誤的情況。

　　3、互感器在運行過程中不能出現短路故障。為了避免短路故障發生，需要設置好斷路器和刀閘。

　　互感器選型的有關標準：

　　首先，在選擇時，一定需要注意規格型號是否符合要求，很多時候，確定開關柜的參數才能夠確定互感器的型號。確定額定一次電壓，尤其是需要注意電力系統是否在額定值范圍內。

　　需要確定額定二次電壓，這種情況下，為了可以滿足不同接地保護的需要，就需要控制好剩余電壓上的繞組次數，確定繞組的額定輸出電壓。

　　然后，選擇第二負載，第二載應該需要滿足環保的要求，在一定程度上，還需要滿足儀表和測量設備的使用要求。

　　再者，需要連接二次負荷并不是越大越好，在容量方面，很滿足使用場合的25%—99.99%負荷即可，如果負荷能力太大，反而會增大誤差。

　　從上文內容，可以知道10KV戶內電壓互感器連接線路的方法有很多，其中，單項式接線、V/V接線、三角連接、星形連接是比較常用的連接方式，不同的連接方式適應的場合也不一樣，因此需要根據實際的使用場合來選擇合適的連接方式。
