電流互感器是一種可以把大電流按照規定的比例轉化成若干小電流的電氣元件，那么你知道它的結構是怎么樣的呢?它有哪些類型呢?在購買時如何選型呢?今天小編對于大家關心的問題一一作解答。

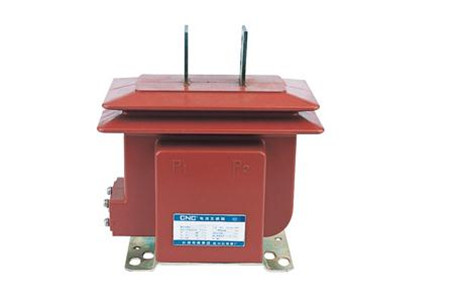

　　產品的結構是怎么樣的呢?

　　該產品的結構是比較簡單的，主要由閉合的鐵心以及繞組兩大結構組合而成。

　　產品的一次繞組和二次繞組有什么區別?

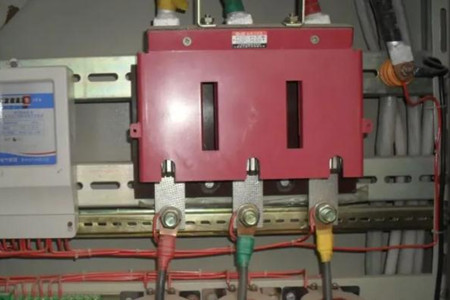

　　在使用該產品的時候，可以發現一次繞組的匝數是比較少的，但是二次繞組的匝數比較多，一次繞組往往是直接串聯到電源線路，而二次繞組通常是串接在儀表以及保護回路中，當產品在運行的時候，二次繞組是始終處于一個閉合的狀態。

　　產品銘牌上各個字母表示的是都是什么意思?

　　第一個字面表示的就是產品的名稱，一般都使用字母L來表示，第二個字母表示的是產品的類型，其中字母A表示類型為穿墻式，字母Z表示類型為支柱式，字母M表示類型為母線室，字母D表示類型為單匝貫穿式，字母V 表示類型為結構倒置式，字母J表示類型為零序接地檢測用，字母R表示類型為繞組裸露式。

　　第三個字母表示的是結緣方式，其中字母 Z表示采用的是環氧樹脂澆注式，字母C表示采用的是瓷絕緣，字母Q表示采用的是氣體絕緣介質，字母W采用的是微機保護專用。

　　第四個字母表示產品本身的保護等級，其中字母B表示的是帶保護級，字母C表示的是差動保護，字母Q表示的是加強型等等。第五個數字表示的是電壓等級以及產品序號。

　　購買的時候怎么選型?

　　在選擇型號的時候，需要結合參數來選擇，所需要考慮到的參數包括，額定一次電流，額定二次電流，額定電壓，額定頻率，額定動穩定電流，精度以及接線方式，從而可以確保所選擇的型號滿足實際的使用需求。

　　電流傳感器和變壓器有什么區別?

　　前者在工作時，二次繞組可以說始終處于一個閉合的狀態，因此二次繞組串聯的負荷電流表的電流線圈阻抗是比較小的，簡單來說，它在工作的時候，其狀態近似短路狀態。后者的二次繞組并不一定是固定不變的，往往需要根據電流變化而做出適當?shù)母淖儭?/p>

　　產品有有哪些具體的類型？

　　目前該產品的類型非常多，大致可以將其分為戶內式(35KV以下的產品基本上采用的是戶內式)，戶外式(35KV以上的產品基本上采用的是戶外式的)，套箱式(又被稱之為裝入式)三種類型，對這三種類型進行細分，可以細分出非常多的規格，這里不作太多的介紹。

　　電流互感器雖然是個電氣元件，但是在很多大場合種，它發揮著相當重要的作用，因此平時不管是選購還是使用，都需要對它的基本知識有所了解。
