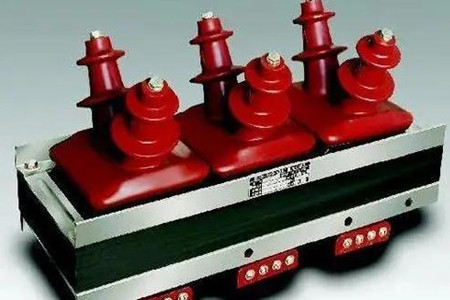

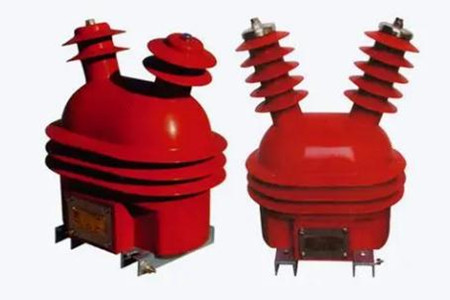

在很多地方都會使用到20KV戶內電壓互感器，一般該產品的容量基本上是20KV，它的作用就是給繼電保護裝置以及測儀表儀器供電，通過測量線路中的電能和電壓等重要參數，可以保護電路中的重要裝置。該產品有很多的接線方式，具體有哪些接線方式，接線時注意哪些呢?

　　接線方式

　　1、在連接兩相電壓時，一般適合用于小電流的接地系統，同時還會要求線路當中沒有電壓或者屬于同期電壓。如果需要進行接地相的時候，兩相電壓所檢測出來的接地電壓要求一定要符合，在接線的時候，一旦判斷錯誤，很容易導致非同期合閘。

　　2、在單相接線時，通常來說，需要使用大接地電流系統，在接線過程中，應該需要判斷線路屬于同期還是無壓。一旦使用母線電壓，則應該要求使用相對應的相，在連接時，可以選擇任意的一相。

　　3、此外，在某些場合之中，也可以使用到V/V接線的方式，在使用這種接線方法的時候，小接地電流系統一般需要進行母線電壓測量，在接線時，兩端接線就能夠?qū)崿F(xiàn)三相電壓測量結果，需要注意的是使用這種接線時，是不能用來測量序電壓的。

　　4、三角接線或星形接線，這兩種接線的方式使用的場合也是比較多的，主要用于母線測量三相電壓或者序電壓之中。

　　接線時注意事項

　　1、為了避免使用過程中產品超負荷運行，二次回路中所使用的工作抗阻大小應該要合適。

　　2、接線應該要盡量的做到正確，不能接反。

　　3、在運行中，不可以發生短路現象，必要的時候需安裝熔斷器和隔離開關。

　　20KV戶內電壓互感器的接線方式是比較多的，應該要正確選用，在接線時注意細節，可以避免很多不必要的麻煩。
