電流互感器穿心匝數與變比關系穿芯式互感器,它的一次電流和二次電流的比等于一次匝數和二次匝數比的反比;

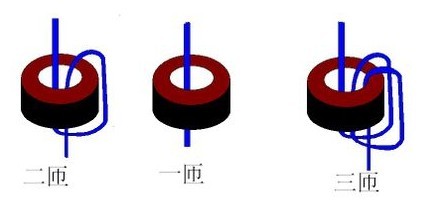

　　我們就說你這個互感器,穿芯1匝,變比為500/5;穿芯2匝，變比250/5;

　　一次電流/二次電流=500/5=100/1=二次匝數/一次匝數(二次匝數為100匝);

　　穿芯2匝，二次匝數/一次匝數=100/2=一次電流/二次電流，二次電流是5A，可以算出一次電流是250A;

　　也就是說穿芯匝數改變了，你使用的變比就改變了，但互感器本身沒有變，它的二次匝數沒有變，還是100匝;

　　另外一種算法是：

　　一次電流×穿芯匝數=穿芯1匝時的一次電流(這里250A×2=500A)

　　如果銘牌上最大只寫150/5，那么表示這個互感器一次側(穿過互感器的那根線)只能充許不超過150安的電流通過，如果超過可能燒壞互感器。但實際應用中可能一次側的電流不一定都剛好滿足150安這個電流條件，但是可以通過換算得到150安電流感應這個要求，比如75/5、50/5、30/5。150/5就是說一次側的電流是150安，二次輸出5安，變比就是150除以5等于30倍，75/5、50/5、30/5以此類推。75要穿2圈;50穿3圈;30要穿5圈。也就是說二次側要滿足輸出5安電流這個條件則必需一次側要有150安的電流感應，如果一次側只有75安，則穿二圈后75*2就滿足了一次側150安電流的感應了，其它的也是以此類推。
