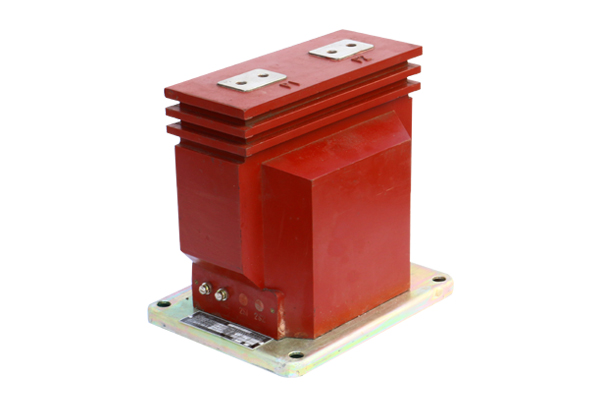

LZZQB6-10GYW1型電流互感器
類型：10KV戶內電流互感器
型號：LZZQB6-10GYW1
品牌：寧同
產地：寧波市江北區(qū)
廠家：寧波同禾互感器有限公司
產品詳情
產品概述
本類產品是一款支柱式全封閉環(huán)氧樹脂澆注絕緣帶保護級加強型戶內用電流互感器，設計序號為6，防污穢等級Ⅱ級，適用于海拔高度4000m及以下的高原地帶，額定工作頻率50~60Hz，額定電壓10KV及以下線路中電流、電能的測量和繼電保護用。

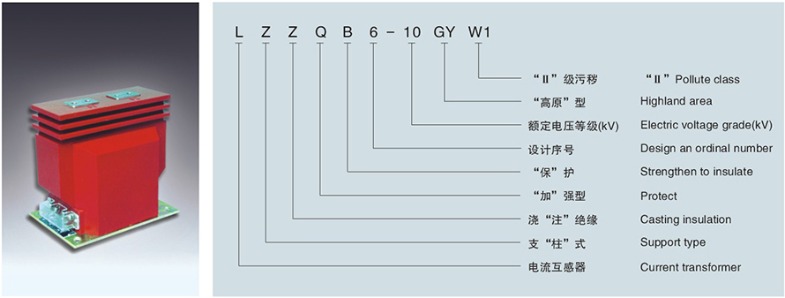

型號說明
技術參數
額定絕緣水平12/42/75kV
| 額定電流比(A) | 準確級組合 | 額定輸出(VA)COS=Φ0.8(滯后) | 儀表保安系數 | 準確限制系數 | 額定短時熱電流(kA)(方均根值) | 額定動穩(wěn)定電流(kA)(峰值) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 10P | ||||||
| 10/5 | 0.2S/10P15 | 10 | 10 | 10 | 10 | 15 | ≤10 | 15 | 3.5 | 8.75 |
| 15/5 | 5.25 | 13.125 | ||||||||
| 20/5 | 8 | 20 | ||||||||
| 25/5 | 10 | 25 | ||||||||
| 30/5 | 12 | 30 | ||||||||
| 40/5 | 16 | 40 | ||||||||
| 50/5 | 20 | 50 | ||||||||
| 75/5 | 25 | 62.5 | ||||||||
| 100/5 | 15 | 20 | 31.5 | 80 | ||||||
| 150/5 | 31.5 | 80 | ||||||||
| 200/5 | 31.5 | 80 | ||||||||
| 300/5 | 31.5 | 80 | ||||||||
| 400/5 | 20 | 30 | 45 | 80 | ||||||
| 500/5 | 45 | 80 | ||||||||
| 600/5 | 30 | 40 | 45 | 80 | ||||||
| 800/5 | 45 | 80 | ||||||||
| 1000/5 | 63 | 110 | ||||||||
| 1200/5 | 63 | 110 | ||||||||
| 1500/5 | 63 | 110 | ||||||||

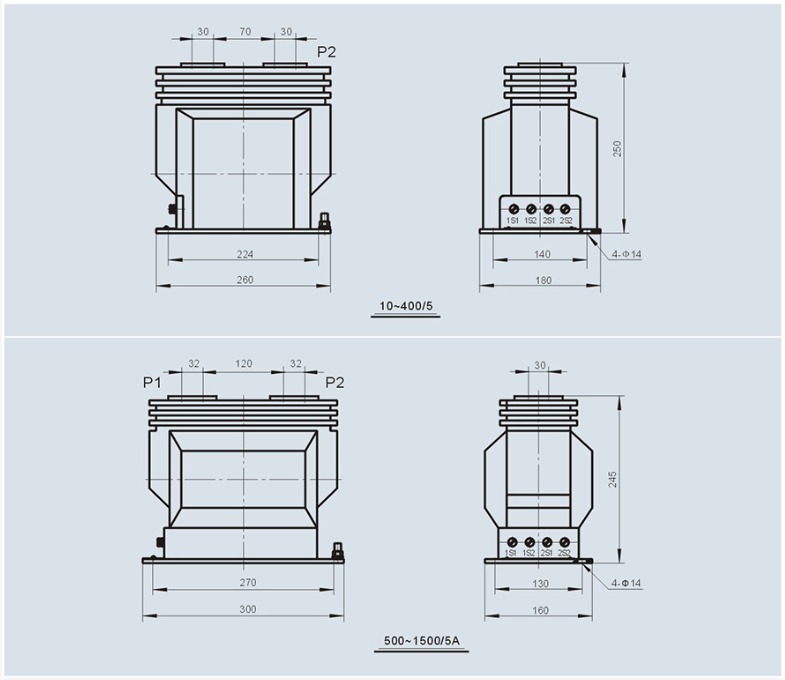

外形及安裝尺寸
