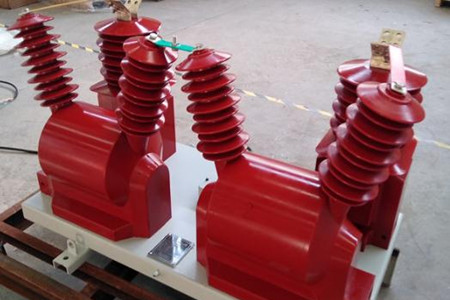

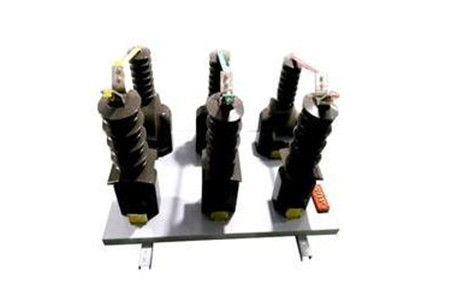

35KV戶外電壓互感器在單相電路中接線時有很多的注意事項，其中一次接線部分應該需要注意一下幾個方面：

　　1求一次接線的極性必須要正確，連接應該可靠;

　　2、電氣距離應該需要符合要求;

　　3、連接后的母線，不應該由互感器的接線端來來承受機械力;

　　4、接地應該正確且良好。

　　二次接線部分應該要注意以下幾個方面：

　　(1)極性應該正確;

　　(2)必須做好接地;

　　(3)空閑繞組應該要具備良好的絕緣性，不能短路。

　　互感器在三相電路中，一般有四種接線方式：

　　1、一個單相互感器的接線，通常可以用對稱的三相電路，二次部位可以連接儀表或繼電器。

　　2、兩個單相互感器使用V/V形接線方式，能夠測量相間線電壓，但是不能測量相電壓。

　　3、三個單相互感器如果連接成Y0/Y0形，能夠按照供給要求來測量線電壓的儀表或繼電器，同時也可以根據供給要求相電壓的絕緣監察電壓表。

　　4、一臺三相五芯柱互感器接成Y0/Y0/△(也就是開口三角形)，連接成Y0形的二次線圈供電可以給儀表、繼電器和絕緣監察電壓表等。輔助二次線圈，連接成開口三角形，以便可以供電給絕緣監察電壓繼電器。

　　如果三相系統是正常工作整臺，三相電壓也平衡，開口三角形兩端的電壓應該為零。當其中某一相接地的時候，開口三角形兩端應該要出現零序電壓，這樣草能夠讓絕緣監察電壓繼電器產生動作，發出信號。

　　互感器接線的時候，還應該要注意一下幾點事項：

　　1、與電流互感器的接線情況是一樣的，互感器的外殼和二次回路部位應該要有良好的接地。用于絕緣監視的互感器的一次繞組的中性點應該需要做好接地。

　　2、二次回路接線所使用的截面積的絕緣銅線尺寸不能夠小于1.5mm2，排列應該需要整齊，連接應該要良好，盤、柜內的二次回路接線是不能夠有接頭存在的。

　　3、為防止一、二回路發生短路的情況，一、二次回路部位都應該需要安裝熔斷器。接成開口三角形的二次回路如果存在短路現象，一般也要求只流過微小的不平衡電流以及三次諧波電流，因此這些部位可以不安裝熔斷器。

　　35KV戶外電壓互感器的極性和相序都不能發生混亂，二次回路中的工作阻抗不能夠太小，以免出現超負載運行。
